کنتاکتورهای اشنایدر الکتریک (Schneider Electric) بهعنوان یکی از معتبرترین تجهیزات کلیدزنی در صنعت برق، نقش کلیدی در کنترل و مدیریت بارهای الکتریکی ایفا میکنند. تنوع بالای سریها و مدلهای کنتاکتور اشنایدر باعث شده است که این برند بتواند نیازهای مختلف از مدارهای فرمان سبک تا صنایع سنگین و پروژههای حساس صنعتی را پوشش دهد. شناخت دقیق انواع کنتاکتورهای اشنایدر، به انتخاب صحیح، افزایش ایمنی سیستم و کاهش هزینههای نگهداری کمک میکند.
در این مقاله، تمام سریها و انواع کنتاکتور اشنایدر بهصورت جامع، کاربردی بررسی میکنیم.

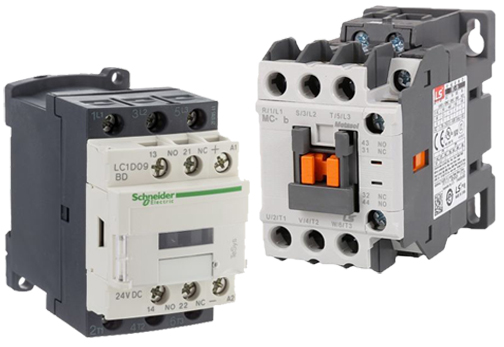

کنتاکتور اشنایدر سری TeSys D
سری TeSys D شناختهشدهترین و پرکاربردترین کنتاکتور اشنایدر در بازار ایران و جهان است. این سری برای قطع و وصل مکرر موتورهای الکتریکی و بارهای عمومی طراحی شده و تعادل مناسبی بین قیمت، کیفیت و طول عمر ارائه میدهد. کنتاکتورهای TeSys D در محدوده وسیعی از جریانهای نامی عرضه میشوند و بهراحتی با رلههای حرارتی اشنایدر هماهنگ میشوند.
این سری بهدلیل طراحی استاندارد، نصب آسان در تابلو برق و دسترسی گسترده به قطعات جانبی، انتخاب اول بسیاری از طراحان تابلو برق صنعتی است. استفاده از کنتاکتور TeSys D اشنایدر در کاربردهایی مانند پمپها، فنها، کمپرسورها و سیستمهای تهویه مطبوع بسیار رایج است.
از نظر فنی، طراحی کنتاکتها بهگونهای است که در زمان قطع مدار، قوس الکتریکی بهسرعت مهار میشود و این موضوع باعث افزایش طول عمر الکتریکی کنتاکتور میگردد. همچنین بوبینهای این سری در ولتاژهای مختلف AC و DC عرضه میشوند که امکان استفاده در مدارهای فرمان متنوع را فراهم میکند.
کنتاکتور اشنایدر سری TeSys F
کنتاکتورهای سری TeSys F برای کاربردهای سنگین و جریانهای بالا طراحی شدهاند. این سری بیشتر در پروژههای صنعتی بزرگ استفاده میشود که نیاز به قطع و وصل بارهای قدرتمند با پایداری بالا وجود دارد. ساختار مکانیکی مستحکم، تحمل حرارتی مناسب و قابلیت کار در شرایط سخت محیطی از ویژگیهای شاخص این سری محسوب میشود.
در صنایعی مانند فولاد، سیمان، پتروشیمی و نیروگاهها، کنتاکتور TeSys F اشنایدر بهعنوان یک گزینه مطمئن و بلندمدت شناخته میشود. این سری برای استفاده در تابلوهای توزیع اصلی و مدارهایی با بار مداوم کاملاً ایدهآل است.
یکی از تفاوتهای مهم TeSys F با سری D، توانایی کارکرد طولانیمدت در بار نامی بدون افت عملکرد است. این ویژگی در صنایع سنگین که موتور یا مصرفکننده بهصورت مداوم در مدار است، اهمیت بالایی دارد.
کنتاکتور اشنایدر سری TeSys G
سری TeSys G نسل جدیدتری از کنتاکتورهای اشنایدر است که با هدف بهینهسازی فضا و کاهش مصرف انرژی طراحی شده است. این کنتاکتورها ابعاد جمعوجورتری نسبت به سریهای کلاسیک دارند و در تابلوهایی که محدودیت فضا وجود دارد، بسیار کاربردی هستند.
از دید کاربر، مهمترین مزیت TeSys G این است که امکان طراحی تابلوهای کمعمقتر و مرتبتر را فراهم میکند. همچنین مصرف انرژی کمتر بوبین، باعث کاهش تلفات حرارتی در تابلو و افزایش عمر سایر تجهیزات میشود.
کنتاکتورهای TeSys G ضمن حفظ کیفیت و قابلیت اطمینان اشنایدر، امکان طراحی تابلوهای مدرنتر و بهینهتر را فراهم میکنند. این سری برای پروژههایی که کاهش حجم تابلو و بهرهوری انرژی اهمیت دارد، انتخاب مناسبی به شمار میرود.
کنتاکتور اشنایدر سری TeSys K (مینیاتوری)
کنتاکتورهای سری TeSys K که بهعنوان کنتاکتور مینیاتوری اشنایدر نیز شناخته میشوند، برای مدارهای فرمان و بارهای سبک طراحی شدهاند. این سری دارای ابعاد کوچک، وزن کم و مصرف انرژی پایین بوبین است و معمولاً در تابلوهای کنترلی استفاده میشود.
کاربرد اصلی کنتاکتور TeSys K اشنایدر در سیستمهای روشنایی، مدارهای کنترلی، تجهیزات اتوماسیون سبک و پروژههایی است که نیاز به کنتاکتور با جریان پایین دارند. این سری بهدلیل قیمت مناسب و نصب آسان، در پروژههای ساختمانی و تجاری نیز بسیار پرکاربرد است.
کنتاکتور خازنی اشنایدر سری TeSys GC
کنتاکتور خازنی اشنایدر سری TeSys GC بهطور اختصاصی برای سوئیچینگ بانکهای خازنی طراحی شده است. در این نوع کنتاکتور، مقاومتهای پیششارژ تعبیه شدهاند تا جریان هجومی اولیه هنگام وصل خازنها کنترل شود. این ویژگی از آسیب دیدن خازنها و افزایش استهلاک تجهیزات جلوگیری میکند.
استفاده از کنتاکتور خازنی اشنایدر در تابلوهای اصلاح ضریب توان یک الزام فنی محسوب میشود و جایگزینی آن با کنتاکتورهای معمولی توصیه نمیگردد، زیرا میتواند باعث کاهش عمر خازنها و بروز خطا در سیستم شود.
کنتاکتور خازنی اشنایدر سری TeSys GC
کنتاکتور خازنی اشنایدر سری TeSys GC بهطور اختصاصی برای سوئیچینگ بانکهای خازنی طراحی شده است. در این نوع کنتاکتور، مقاومتهای پیششارژ تعبیه شدهاند تا جریان هجومی اولیه هنگام وصل خازنها کنترل شود. این ویژگی از آسیب دیدن خازنها و افزایش استهلاک تجهیزات جلوگیری میکند.
استفاده از کنتاکتور خازنی اشنایدر در تابلوهای اصلاح ضریب توان یک الزام فنی محسوب میشود و جایگزینی آن با کنتاکتورهای معمولی توصیه نمیگردد، زیرا میتواند باعث کاهش عمر خازنها و بروز خطا در سیستم شود.
کنتاکتورهای AC و DC اشنایدر
کنتاکتورهای اشنایدر از نظر نوع جریان کاری به دو دسته AC و DC تقسیم میشوند. کنتاکتورهای AC برای مدارهای جریان متناوب و کنتاکتورهای DC برای مدارهای جریان مستقیم طراحی شدهاند. در کنتاکتورهای DC، ساختار کنتاکتها و محفظه خاموشکننده قوس بهگونهای است که بتواند قوس الکتریکی شدید جریان مستقیم را کنترل کند.
این نوع کنتاکتورها در سیستمهای خورشیدی، باتری بانکها، UPS و صنایع خاص کاربرد گستردهای دارند و انتخاب صحیح آنها نقش مهمی در ایمنی سیستم دارد.
جمعبندی نهایی
اشنایدر الکتریک با ارائه طیف گستردهای از کنتاکتورها، از کنتاکتورهای مینیاتوری و فرمان گرفته تا مدلهای سنگین صنعتی و خازنی، یکی از کاملترین سبدهای محصول را در صنعت برق ارائه میدهد. انتخاب صحیح نوع و سری کنتاکتور اشنایدر، تأثیر مستقیمی بر ایمنی، دوام تجهیزات و عملکرد بهینه سیستم دارد.
این تنوع باعث شده است که کنتاکتور اشنایدر همواره یکی از گزینههای اصلی مهندسان برق و طراحان تابلو برق در پروژههای صنعتی و ساختمانی باشد.
سوالات متداول درباره کنتاکتورهای اشنایدر الکتریک
1. کنتاکتور اشنایدر چیست و چه تفاوتی با رله دارد؟
کنتاکتور اشنایدر یک کلید الکترومغناطیسی صنعتی است که برای قطع و وصل مکرر بارهای الکتریکی با جریان بالا، بهویژه موتورهای الکتریکی، استفاده میشود. تفاوت اصلی آن با رله در توان قابل تحمل است؛ کنتاکتور برای جریانها و توانهای بالا طراحی شده، در حالی که رله بیشتر در مدارهای فرمان و سیگنالدهی کاربرد دارد.
2. پرکاربردترین سری کنتاکتور اشنایدر کدام است؟
سری TeSys D پرکاربردترین و پرفروشترین کنتاکتور اشنایدر محسوب میشود. این سری به دلیل تنوع جریان، قیمت مناسب، طول عمر بالا و سازگاری با اغلب کاربردهای صنعتی، انتخاب اول بسیاری از طراحان تابلو برق است.
3. تفاوت کنتاکتور TeSys D و TeSys F در چیست؟
کنتاکتور TeSys D برای کاربردهای عمومی و موتورهای با توان متوسط طراحی شده، اما سری TeSys F مخصوص جریانهای بالا و شرایط کاری سنگین است. TeSys F از نظر ساختار مکانیکی، تحمل حرارتی و دوام، برای صنایع سنگین مانند فولاد و نیروگاهها مناسبتر است.
4. آیا میتوان از کنتاکتور معمولی برای بانک خازنی استفاده کرد؟
خیر. برای بانکهای خازنی باید حتماً از کنتاکتور خازنی اشنایدر (TeSys GC) استفاده شود. کنتاکتورهای خازنی دارای مقاومت پیششارژ هستند که جریان هجومی اولیه را کنترل میکنند و مانع آسیب دیدن خازنها و کنتاکتها میشوند.
5. کنتاکتور AC و DC اشنایدر چه تفاوتی دارند؟
کنتاکتورهای AC برای مدارهای جریان متناوب و کنتاکتورهای DC برای مدارهای جریان مستقیم طراحی شدهاند. در مدار DC، خاموش کردن قوس الکتریکی سختتر است؛ به همین دلیل کنتاکتور DC اشنایدر ساختار داخلی متفاوتی دارد و استفاده از کنتاکتور AC در مدار DC توصیه نمیشود.
6. کنتاکتور معکوس اشنایدر چه کاربردی دارد؟
کنتاکتور معکوس اشنایدر برای تغییر جهت چرخش موتور (چپگرد و راستگرد) استفاده میشود. این نوع کنتاکتور معمولاً شامل دو کنتاکتور با اینترلاک ایمن است و در تجهیزاتی مانند نوار نقاله، بالابر و ماشینآلات صنعتی کاربرد دارد.
7. کنتاکتور چهارپل اشنایدر در چه مواردی استفاده میشود؟
کنتاکتور چهارپل زمانی استفاده میشود که علاوه بر سه فاز، قطع نول نیز اهمیت داشته باشد. این نوع کنتاکتور در سیستمهای حساس، بارهای خاص و برخی کاربردهای ایمنی به کار میرود.
8. چگونه جریان نامی مناسب کنتاکتور اشنایدر را انتخاب کنیم؟
برای انتخاب جریان نامی کنتاکتور اشنایدر باید نوع بار (موتوری، خازنی، روشنایی)، جریان کاری واقعی، تعداد دفعات قطع و وصل و شرایط محیطی در نظر گرفته شود. معمولاً برای موتورهای سهفاز، انتخاب کنتاکتور بر اساس رده کاری AC-3 انجام میشود.
9. آیا سری TeSys Deca جایگزین TeSys D شده است؟
سری TeSys Deca نسخه بهینهشده TeSys D است و از نظر عملکرد مشابه آن میباشد، اما مصرف انرژی بوبین کمتری دارد و با استانداردهای جدید زیستمحیطی سازگارتر است. در پروژههای جدید، استفاده از TeSys Deca توصیه میشود.
10. چرا کنتاکتور اشنایدر انتخاب مطمئنی برای تابلو برق است؟
به دلیل کیفیت ساخت بالا، تنوع سریها، انطباق با استانداردهای بینالمللی و طول عمر مکانیکی و الکتریکی بالا، کنتاکتور اشنایدر یکی از مطمئنترین گزینهها برای تابلوهای برق صنعتی و ساختمانی محسوب میشود.
